ケーブルハンガーで配線作業を効率的に＾＾

電気工事では、配線が大きなウエイトを占めます。

戸建住宅からほかの建物でも、屋内配線はつきものだから、建物の構造によって配線方法もさまざまだし、内装の仕上げ方法によっても配線方法が変ってきます。

例えば、同じRC でも打ちっぱなしの二重天井工法と屋内全てを、ウレタン吹きつけして、二重天井にする場合とでは使う材料も変わるし、配線作業の時期も変ってくるし、配線に至るまでの工程にも違いが出てきます。

RC 打ちっぱなしの場合なら、スラブ配管時のときに電気工事士が円盤と呼ぶ、配線用インサートを打込みます。

ウレタン吹き付けの場合は、接着タイプのバインドハンガーなどを使って、吹き付け前に配線ルートにあらかじめ取り付けておかなくてはなりません。

また、二重天井内が広い場合は、寸切りボルトなどにケーブルハンガーを取付けて、配線ルートを確保するなどの方法も活用しなくてはなりません。

まあ、日々電気工事の現場で作業してる人なら、百も承知の話だと思うけどね。

実は、私の運営する『実践　電気工事』への検索項目でも、
ウレタン 吹付け 先行配線などでの検索が数多く見られるところをみると、そんな工事をしたことがない人もいるのだと推察されます。

そんな人には、どんな場面で、どんな材料で、どんな工事をすればいいのか、チンプンカンプンかもしれませんね。

それでも、電気工事を請け負った以上、誰かに教えてもらうなり、自分で施工方法を調べるなりして、電気工事を行わなくてはなりません。

このページがそんな人の一助となればいいのんだけど・・・

それでは、いろいろなケーブルハンガーを紹介しましょう。
私が現場で使ってる方法なども交えて紹介しとくので、現場作業の参考にしてケーブルハンガー選定の参考にしてください。

未来工業(MIRAI)

ケーブルハンガー(ビス止め)

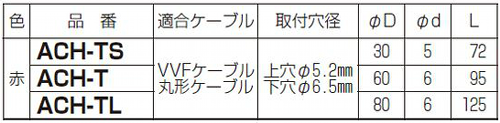

ACH-TS ACH-T ACH-TL	ACH-TS ACH-T ACH-TL
※サイズを確認してください。

未来工業(MIRAI)

ボルトクリップ W3/8用

	未来工業(MIRAI) ボルトクリップ W3/8 SCH-TC_5set   三分寸切りボルトをで使うときは、ボルトクリップを使うと簡単に施工できます。

このタイプは、私も多使ってます。
フックは、木造からRC まで共通で使えるので、付属の部材使うことでいろんなシーンに対応できて、とても便利な部材です。
最近では、木造住宅と言っても配線数もハンパじゃないし、昔のようにVAをステップルで支持してたんじゃ、間に合わないので、この手のケーブルハンガーが大活躍です。

未来工業(MIRAI)

バインドハンガー

未来工業 SCH-4N	未来工業 SCH-5BTC	未来工業 SCH-8T

未来のバインドハンガーを3種類紹介したけど、それぞれ使用方法が違うので、詳しくは未来工業のWebカタログなどで確認してください。
未来工業Webカタログは、こちらから

ここで紹介した中で、SCH - 4には接着剤が付属していないので、別途購入してください。

未来のバインドハンガー用接着剤

未来工業 SCH-GT 135ml	未来工業 SCH-GTL 1Kg

接着剤は主に、SCH-GTを幾つか注文しています。
接着剤の使用量や現場の規模にもよるので、施工する状況に応じて、注文すると無駄なく使えます。
大きさ的には、私が注文しているサイズが使いやすいと思うけどね。

未来のバインドハンガー　ウレタン吹付け後施工用

未来工業 SCH-SB1	未来工業 SCH-SB2	未来工業 SCH-SBN

ウレタン施工に間に合わなかったり、そもそも先行して施工するほどでもない場合に右側のバインド線なしを使っています。
その理由は価格が安いこと、持ち運びに便利で施工性がいいことが理由です。

このバインドハンガーも使用量が半端なく多いので、マンションなどの施工時には相当数用意しておかないと施工途中で足りなくなる可能性が高いので、最初にある程度の数をまとめて用意しておくほうがいいでしょう。

施工時に持ち運ぶ数も相当量になるので、施工は勿論のこと移動時の負担も考えて私はバインド線ナシを選んでるんです。
ちなみに、バインド線は、次に紹介してるのを使ってます。

鉄バインド線

	[JAPPY] 鉄ソフトバインド線 BGV-JB 0.9mm   0.9mmのバインド線を半周で切断して使ってます。

紹介したように、いろんなものがあるし、まだほかにも、いろんなものがあるので、施工状況に合わせてベストなものをチョイスして、早くてきれいな配線ができるようにしてください。

＜現場で使える小技＞
私のように鉄バインドを切断して使わないときは、写真のようにすればバラけずに、引出しもスムーズにできるようになります。

この方法は、ＩＶ線などにも使えるので覚えておくと便利です。

やり方は、まず最初に縛る鉄バインドの直径の3倍程度で2本切ります。
そのうちの1本の片側に金魚すくいのポイのように丸い輪を作り、それを鉄バインドの中心あたりに来るようにして、鉄バインドを下から通して片方の鉄バインドで丸い輪の片方を縛ります。
次にもう一本切っておいた鉄バインドを丸い輪に縛りつけ、下を通して反対側に縛り付けます。
このとき、しっかりと引っ張って、緩みがないようにして、完成です。

後は、内側の鉄バインドを円を通して引出せば、絡まることも無くスムーズに最後まで使い切ることができるようになります。

最初の一手間で使いやすくできるので、やってみてください。
