埋設配管材　CD:PF管用接続部材（2　〔エンドカバーと、ころがしエンド他〕

電気工事に使う工具＞電気工事の配線：配管材料＞電気工事の配管材料＞埋設配管材　ＣＤ：ＰＦ管用接続部材（２

CDとPF管に使うエンドカバーところがしエンド等

このページでは、スラブ配管の端末処理を行うエンドカバー各種と、ころがしエンドと呼ばれてるエンドカバーよりも小型のものを紹介します。

エンドカバーやそのほかのものも、名称どおりスラブ配管の端末部分に取付けるもので、そのほかに用途はありません。

しかし、エンドカバーの中にもいくつかの種類があり、端末処理の方法やその後の作業状況によって使い分けなくてはなりません。

なので、ただたんに端末処理だから
「はい！　エンドカバーね！」と言う訳にはいきません。

スラブ配管の後に、天井が出来て二重天井内に配管するときは、エンドカバーや首振りエンドを使わなきゃならないし、電源が集中して、その場でジョイントする場合は、ころがしエンドを使うなど、その後の作業も考慮しつつ、エンドカバーもそれぞれ選択しなくてはなりません。

中には、施工図面にそれぞれを指定てある、埋設配管系統図をもらえることもあるけど、まず無いので自分たちで書かなくてはならないのが現状です。

埋設配管系統図をもらえるのは、元請けが大手電気工事会社の場合に限られると言っても過言ではないでしょう。

通常は、建築会社から出てくる簡単な電気図面か設計事務所から出てくる、わけのわからない施工図くらいのものだから、基本的な配管系統は電気工事士に任されていると言っても、あながち間違いとも言えないのです。

なので、使用材料の選定にも気を使わなくてはならないのです。

つまり、建物全体の完成状況をイメージしつつ、電気工事を行うことが求められるということです。
それだけに使用材料一つ一つに対しても、次の仕事の状況をイメージできているか否かで、選定する材料も変ってくるのだが、次の作業がイメージできていないと、間違った部材を選択してしまい、次の作業に繋がらないということも起こりうることだから、小さな選定ミスで後の作業を継続するのに多大な労力と時間を要してしまい、電気工事全体に与える影響は大きくなってしまいます。

このように考えると、たかがエンドカバー一つと言ってられません。
だから、このページを有効に活用して、適切な部材選定に役立ててほしいと考えています。

パナソニック(Panasonic)

CD管用速結エンドカバー



DM014B DMS16B DMS22B DM028B DM036B	DM014B DMS16B DMS22B DM028B DM036B

パナソニック(Panasonic)

PF管用速結エンドカバー



DMP14BN DMP16BN DMP22BN DMP28BN DMP36BN	DMP14BN DMP16BN DMP22BN DMP28BN DMP36BN

まず最初に紹介したのは、エンドカバーと呼ばれる、
これまでから、多くの電気工事の現場で使用されてきたものです。

このエンドカバーを敷設する目的の多くは、
スラブから引き出した入線ケーブルを二重天井内などに配線したり、
エンドカバーから繋いで、二重天井内を配管したりするときに使います。

みなさんも、改修工事の現場の天井内などで、
二重天井内にE管などで配管されているのを見かけたりしませんか？
このような配管を行うときに電源は、コンクリート内に打込まれた埋設管を使うことが多いので、
そんなときのためにスラブ配管時に敷設しておくのが、エンドカバーです。

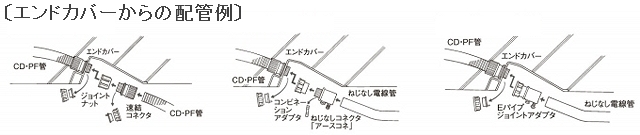

参考資料として、Ｐａｎａｓｏｎｉｃのカタログから抜粋した接続例を掲載しておきます。

ご覧のように、いろいろな配管材との接続が可能ですから、
二重天井内への配管作業もスムーズに行うことが出来ます。
