埋設配管材 ＣＤ管用接続部材（１ 〔コネクタとカップリング〕
CDとPF管に使うコネクタ、カップリング等の接続部材
RCの建物で使う配管材の中で、最も多く使われているのがCD管でしょう。
埋設専用ということで用途が限られてる分、他のものに比べて若干値段も安いし、よく使う16、22のサイズは、どの電材卸会社でも在庫として多少はあるし、
最近は、ホームセンターのプロショップでも買えるので、必要な材料が足りなくなっても近くにホームセンターがあれば、ある程度の部材も揃うので、電気工事が止まることも少なってます。
中でも、よく使われるのがボックスに取付けるコネクタとCD管やPF管どうしを繋ぐカップリングでしょう。
ボックスコネクタは、建込み時のアウトレット（ヨンヨン）ボックスやスラブ配管時の八角ボックスやセーリスボックスでも使うので、一つの現場を建ちあげるまでには、相当な数が必要となります。
また、カップリングもコネクタほどではないにしろ、これも想像以上に必要となってきます。
だから、通常一度に何十とか百何十といった単位で注文するものだけに在庫管理が大切にななので、建込みが終わった時点で、残りがいくつあるのか、およその個数を把握して、次回の作業時に不足が出ないように補充注文しておかなくてはなりません。
通常のRCの建物なら、１フロア分の建込みとスラブ配管が終われば、次の配管作業までに若干の時間的余裕が出来るはずだから、その間に在庫管理をしっかり行っておくことが、電気工事の流れを滞らせずに、スムーズに運ぶ秘訣です。
本来なら、これは番頭さんと呼ばれる職人がすることだが、小さな現場では全て自分たちで行わなければならないことのほうが多いものです。
在庫管理するにしても追加注文するにしても、よく使うものくらいは名称と使い方くらいは知っておく必要があるので、こらのページを参考にしてもらえばいいと思います。
それでは、代表的なよく使う部材を紹介しましょう。
パナソニック(Panasonic)

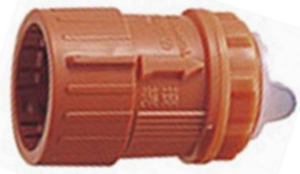

CD管用速結コネクタ（ストレート）
 |
|
|---|---|
|
|
|
※Amazonで一部サイズのコネクタで10個入り商品が在庫切れ状態になっていたので、単品のみの紹介となっていますので、ご注意ください。
パナソニック(Panasonic)

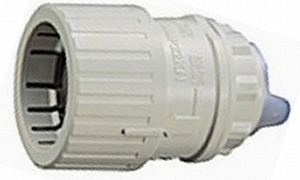

PF管用速結コネクタ（ストレート）
 |
|
|---|---|
|
|
|
一般的なストレートタイプの速結コネクタだけど、沢山の現場で毎日のように使われているものなので、電気工事士ならだれでも知ってる接続部材ですね。
ストレートタイプは、鉄筋に当たってCD管が入らないこともあり、鉄筋ベンダーを使って、鉄筋を曲げたりしなくてはならないこともるので、使いにくい一面もある反面、値段が安いので、手間をかけても見合うと考える向きもあるようですが、私の考えは違います。
手間を掛けなくてもつなぐことができるものが有るんだから、使わないなんて選択肢は私にはありません。
だから、次に紹介するアングルコネクタと併用して、建込みやスラブ配管を行っています。
パナソニック(Panasonic)

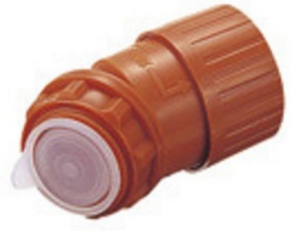

CD管用速結コネクタ（アングルタイプ）
 |
|
|---|---|
|
|
|
パナソニック(Panasonic)

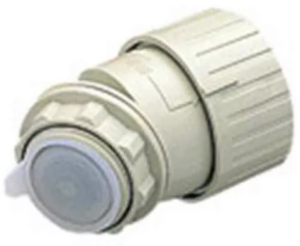

PF管用速結コネクタ（アングルタイプ）
 |
|
|---|---|
|
|
|
ある程度の鉄筋だったらアングルコネクターを使って逃げることが出来るので、鉄筋ベンダーで鉄筋を曲げる手間を省くことが出来て、作業効率が格段に上がります。
最近は、鉄筋を変形させてはいけない現場も増えてるので、なおさらアングルコネクタの必要性が増しているといえるでしょう。
次は、速結カップリングです。
CD管用速結カップリング
 |
|
|---|---|
|
|
|
PF管用速結カップリング
 |
|
|---|---|
|
|
|
CD管とPF管用のコネクタとカップリングを紹介したので、とりあえず埋設管を伸ばすことは出来ると思いますが、スラブから天井内への取り込みができないので、次はエンドカバーとコロエンドなどを紹介します。
